化学分析（RoHS・REACH・環境）

加硫ゴムの加熱揮発する硫黄・硫黄化合物評価（JIS K 6242に準拠）： JIS K6242に準拠した最新の試験方法で、加硫ゴムの加熱揮発成分に含まれる硫黄・硫黄化合物を定量的に評価

加硫ゴムの加熱揮発する硫黄・硫黄化合物評価
（JIS K 6242に準拠）JIS K 6242に準拠した最新の試験方法で、加硫ゴムの加熱揮発成分に含まれる硫黄・硫黄化合物を定量的に評価します。

サービス紹介
お問い合わせ手順はこちら

こんな方におすすめです

加硫ゴム由来のガスが電子部品に与える影響を知りたい
腐食不具合の原因を定量的に評価したい
材料選定や品質基準を数値で管理したい
従来は難しかった「腐食性ガスの見える化」を実現します

自動車のエンジンルームで使用される防振ゴムやホース類などの加硫ゴムは、加熱により腐食性ガスを発生し、近接する回路端子を腐食させる事例が以前から報告されています。近年は自動車の電子制御化・高機能化が進み、車載機器にはより高い信頼性が求められているため、こうした加硫ゴム由来の揮発成分が電子部品へ及ぼす影響を、より客観的かつ定量的に把握する必要性が高まっていました。加硫ゴムの腐食性を評価する手法にはさまざまなものがありますが、従来のJIS規格では硫黄含有量に関する規定のみで、加熱によって揮発する硫黄・硫黄化合物を定量評価する試験方法は定められていませんでした。このため、実使用環境で問題となる腐食性ガスの発生実態を適切に評価し、材料選定や製品設計の信頼性向上に活用できるよう、2026年3月に「JIS K 6242-1/-2：加硫ゴムの加熱揮発硫黄・硫黄化合物定量試験」が制定されました。OKIエンジニアリングでは、JISに準拠した材料選定や品質保証、トラブル未然防止に向けた試験、評価が可能です。

試験内容

活用シーン

自動車用防振ゴム／ホースの品質評価
電子部品の腐食リスク検証
材料比較・不具合解析

特長

JIS K 6242準拠の信頼性の高い試験
JIS K 6242-1 B法に対応
硫黄紛を使用したさまざまな規格の暴露試験も対応可能
その他成分を含む発生ガス試験、性能試験も対応可能

試験項目

JIS K 6242-1　加硫ゴム－加熱条件下で揮発する硫黄化合物の定量法－第一部：硫黄
JIS K 6242-2　加硫ゴム－加熱条件下で揮発する硫黄化合物の定量法－第二部：硫黄化合物

試験項目	測定対象	前処理法	加熱条件	試験概要

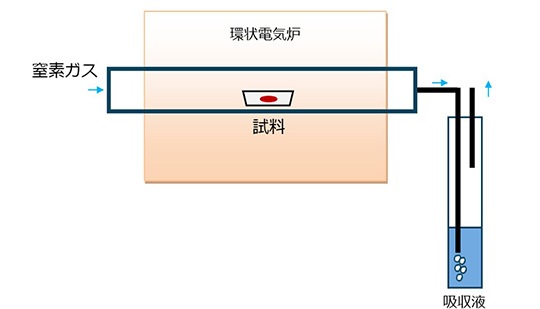

JIS K6242-1	硫黄（S₈）	A法（環状電気炉法）	100℃2h	環状電気炉で試料を加熱し、発生する硫黄を吸収液に捕集し、液体クロマトグラフを用いて定量します。

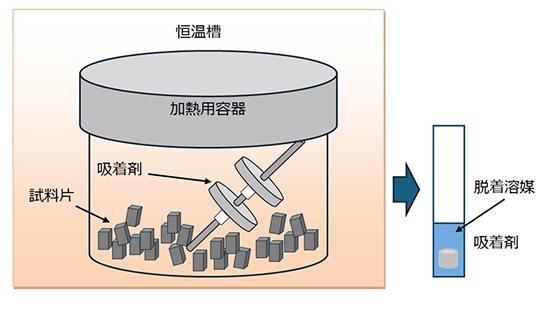

JIS K6242-1	硫黄（S₈）	B法（吸着剤法）	80℃24h	試料片と吸着剤を密閉容器に入れ、加熱発生した硫黄を吸着剤に捕集します。吸着剤から硫黄を溶媒に抽出し、液体クロマトグラフを用いて定量します。
JIS K6242-2	硫化水素（H₂S）、硫化カルボニル（COS）、二硫化炭素（CS₂）	ヘッドスペース－GC法	80℃1h	試料をヘッドスペースバイアルに入れ加熱し、発生する硫黄化合物をガスクロマトグラフを用いて定量します。
JIS K6242-2	二酸化硫黄（SO₂）	石英管加熱法	80℃1h	試料を石英ガラス管に入れ加熱し、発生するSO₂を吸収液に捕集し、イオンクロマトグラフを用いて定量します。
