静電気放電（ESD:Electro Static Discharge）

EMC試験

静電気放電（ESD:Electro Static Discharge）：静電気を帯電した人体が電子機器に触れた場合に生じる静電気放電に対する耐性評価試験

静電気放電（ESD:Electro Static Discharge）IEC 61000-4-2 / EN 61000-4-2 / EN IEC 61000-4-2, JIS C 61000-4-2

IEC 61000-4-2は、電子機器の静電気放電に対する耐性を評価するための試験方法を定めた規格です。静電気を帯びた人体が機器に触れる場合や、機器の近傍で放電が発生する場合を想定し、機器の動作への影響を確認します。
OKIエンジニアリングでは、国際規格IEC 61000-4-2 Ed.2およびEd.3に基づく静電気放電イミュニティ試験に対応しています。各地域規格にも対応しております。
適用規格、試験電圧、供試品の動作条件の情報と併せてご相談ください。

試験概要
よくあるご質問
お問い合わせはこちら

静電気放電試験の概要

静電気を帯電した人体が電子機器に触れた場合に生じる静電気放電に対する耐性評価試験です。IEC 61000-4-2は、静電気放電に対する電子機器のイミュニティ試験について、試験器、試験方法、試験構成などを定める基本EMC規格です。
試験では、機器への直接放電や、機器の近傍にある結合板への放電などにより、静電気放電が機器の動作に及ぼす影響を評価します。合否は、適用規格や事前に合意した性能判定基準に基づいて判断します。本ページは、電子機器を対象とするEMC試験のご案内です。
人体帯電モデル（HBM）や機械モデル（MM）など、半導体・電子部品のESD評価については、関連サービスをご確認ください。

試験内容

放電方法

接触放電	直接放電	放電電極を、供試品の導電部分に接触させて放電する試験方法です。
接触放電	間接放電	供試品そのものではなく、水平結合板や垂直結合板に放電し、機器の近傍で発生する静電気放電の影響を評価する試験方法です。
気中放電	帯電した放電電極を供試品に近づけ、空気中で放電させる試験方法です。直接放電の適用が難しい樹脂部などに実施します。

試験電圧と放電電流の波形

レベル		接触放電試験電圧（kV）	気中放電試験電圧（kV）	第1ピーク電流 I p1 （±15%）（A）	第2ピーク電流 I p2 （-20%/+40%）（A）
接触	気中	接触放電試験電圧（kV）	気中放電試験電圧（kV）	第1ピーク電流 I p1 （±15%）（A）	第2ピーク電流 I p2 （-20%/+40%）（A）
1	1	2	2	7.5	4.5
2	2	4	4	15.0	9.0
3	…	6	…	22.5	13.5
4	3	8	8	30.0	18.0
…	4	…	15	56.3	33.8
×	×	特殊	特殊	-	-

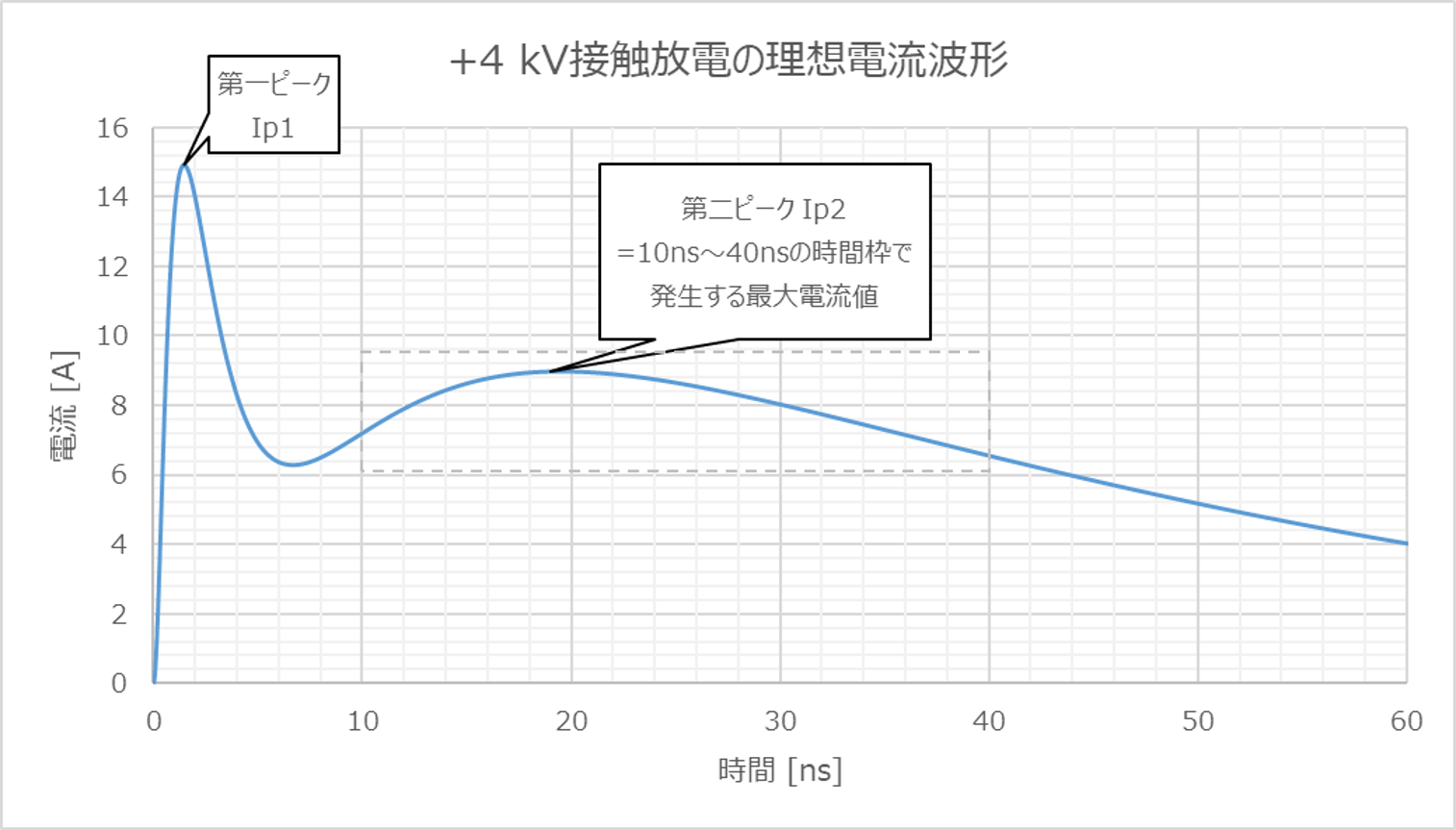

＋4kV接触放電の理想電流波形

試験構成例

静電気放電試験構成例

試験対応範囲

項目	内容
放電方法	接触放電、気中放電
最大印加電圧	最大30kVまで対応可能2
放電抵抗	0Ω、330Ω、500Ω、1.5kΩ、2kΩ
エネルギー蓄積容量	100pF、150pF、200pF、330pF
