EMC試験所の仕様・所在地

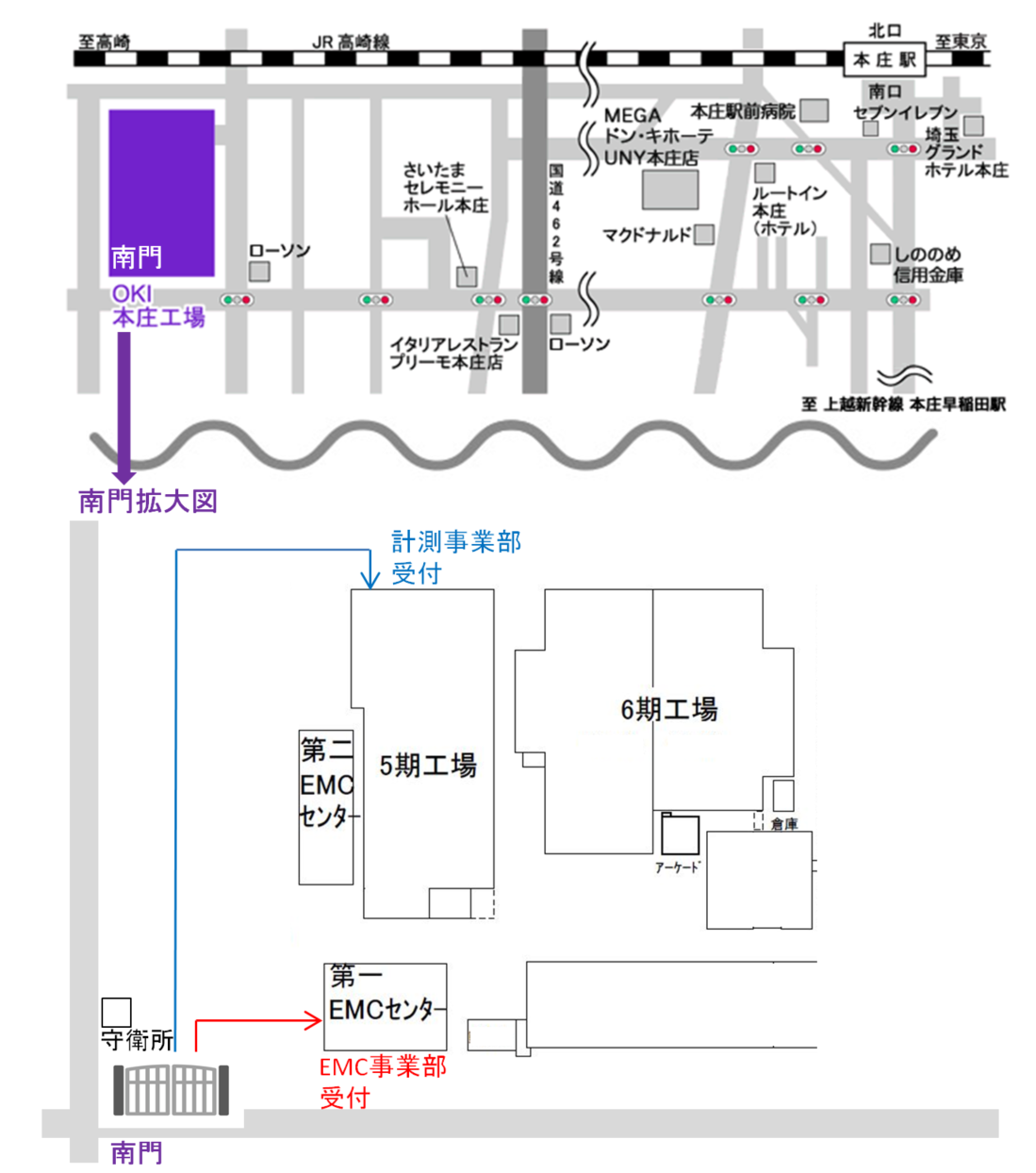

EMC試験所の所在地
- アクセス
- 〒367-8686 埼玉県本庄市小島南4-1-1 沖電気工業株式会社（本庄工場内）
電話：0495-22-8411（EMC事業部）
交通：JR高崎線「本庄駅」下車 車で10分 または JR上越新幹線「本庄早稲田駅」下車 車で15分OKI本庄工場の南門にお越しください。
EMC試験所の仕様
- 民生・産業機器EMC試験サイト
- 車載機器EMC試験サイト仕様
民生・産業機器EMC試験サイト
EMC試験所一覧
第一10m法電波暗室
- サイトの種類
- 10m法電波暗室
- サイトの大きさ
- L：19.5m×W：11.5m×H：7.2m（室内有効寸法）
- 最大電力供給能力
- 単相／三相 12kVA（Max18kVA）、DC65V／300A
- ターンテーブル
- [直径] 5m／2m, [積載重量] 3t／1t, [地下ピット] あり
- 測定室の大きさ
- L：5.8m×W：4.3m×H：2.7m
- 搬入間口
- W：3m×H：3m
- 吸収体
- 5面吸収体
- 用途
- EMI:エミッション、EMS:イミュニティ 全般
第二10m法電波暗室
- サイトの種類
- 10m法電波暗室
- サイトの大きさ
- L：19m×W：10m×H：8m（室内有効寸法）
- 最大電力供給能力
- 単相／三相 12kVA（Max18kVA）、DC100V／60A
- ターンテーブル
- [直径] 5m／3m, [積載重量] 3t／1t, [地下ピット] あり
- 測定室の大きさ
- L：5m×W：5m×H：3m
- 搬入間口
- W：3m×H：3m
- 吸収体
- 5面吸収体
- 用途
- EMI:エミッション、EMS:イミュニティ 全般
- 付帯設備
- 給排水、排気
小型電波暗室
- サイトの種類
- 3m法簡易電波暗室
- サイトの大きさ
- L：7.4m×W：3.4m×H：2.7m（室内有効寸法）
- 最大電力供給能力
- 単相／三相 6kVA（Max12kVA）、DC65V／300A
- ターンテーブル
- [直径] 1.5m, [積載重量] 1t, [地下ピット] なし
- 測定室の大きさ
- L：3.8m×W：3.7m×H：2.7m
- 搬入間口
- W：1.5m×H：2m
- 吸収体
- 6面吸収体
- 用途
- EMI:エミッション評価・対策、放射無線周波数電磁界
第一シールドルーム
- サイトの種類
- シールドルーム
- サイトの大きさ
- L：6.8m×W：4.3m×H：2.7m
- 最大電力供給能力
- 単相／三相 12kVA（Max18kVA）、DC65V／300A
- シールド効果
- 100dB以上
- 搬入間口
- W：2m×H：2m
- 用途
- EMS:イミュニティ全般（放射無線周波数電磁界除く）
EMI:エミッション（伝導妨害）
第二シールドルーム
- サイトの種類
- シールドルーム
- サイトの大きさ
- L：10m×W：6m×H：3m
- 最大電力供給能力
- 単相／三相 12kVA、DC500V／30A
- シールド効果
- 100dB以上
- 搬入間口
- W：1.8m×H：2.3m
- 用途
- EMI:エミッション（伝導妨害、妨害電力）、EMSイミュニティ全般（放射無線周波数電磁界除く）
リバブレーションチャンバー（RVC）
- サイトの種類
- リバブレーションチャンバー（反射箱）
- チャンバのサイズ
- 6.8m（W）×4.6m（D）×3.7m（H）
- 有効範囲
- 3.0m（W）×2.0m（D）×1.7m（H）
- 搬入間口
- 1.2m（W）×2.13m（H）
- 試験周波数範囲
- 1GHz～6GHz
- 用途
- EMI:エミッション（放射妨害）
給排水・排気設備の概要
給排水設備
- 対象装置
- 水を使用する医療機器（洗浄消毒器、高圧蒸気滅菌器等）や産業機器（エコキュート、チラー等）
- 給排水対応カプラ
- 給水：日東工器 6S-A
排水：日東工器 10S-A
第二EMCセンターの10m法電波暗室内の3mターンテーブル、5mターンテーブル上にそれぞれ給排水口を設けており、それぞれ個別に給排水可能です。
第二10m法電波暗室の給排水設備
排気設備
- 対象装置
- 排気を必要とするエンジンが搭載された製品(発電機・小型自動二輪車等）
第二EMCセンターの10m法電波暗室内の排気口より排気ダクトを通して排気ガスを外部へ排出することが可能です。ダクト先端に試験対象装置への接続ラバーノズルをご用意しております。（ラバーノズル径：125mm）
※ダクト長の制限から、ターンテーブルを回転させながらの試験はできません。
車載機器EMC試験サイト仕様
| サイトの種類 | 第一、第二、第三、第四、第五、第六車載電波暗室 | ノイズ試験室 | リバブレーションチャンバー | |
|---|---|---|---|---|
| 試験サイトの大きさ （長さ×幅×高さ）m |
7.0×6.5×4.0 | 7.0×4.5×2.8 | 6.8×4.6×3.7 扉：1.2×2.13 |
|
| 試験サイトの様式 | 5面吸収体 | 該当なし | 該当なし | |
| 試験サイトの減衰量 | ±4dB | 該当なし | 該当なし | |
| ターンテーブル | 直径m | 該当なし | 該当なし | 該当なし |
| 耐荷重t | 該当なし | 該当なし | 該当なし | |
| 対向器の駆動室 | 測定室 | 該当なし | 該当なし | |
| エミッション | 電界 | 20Hz～8GHz | ISO7637-2, 3 ISO10605 G-TEM |
80M-6GHz ISO11452-11 MIL-STD-461 RTCA DO160 |
| 磁界 | 20Hz～8GHz | |||
| 伝導 | 100kHz～200MHz | |||
| イミュニティ | ISO11452シリーズ | |||
| 電源容量 | AC100/200V DC0～65V、100A |
AC1、3φ 12kVA 0～60V、200A |
AC100/200V DC 0～65V、100A |
|
