EMC試験

放射妨害：装置から放射される妨害波を測定

放射妨害（リバブレーションチャンバー）IEC 61000-4-21

リバブレーションチャンバー（RVC）法による放射妨害試験の概要

RVC法による放射妨害測定では、金属の壁に囲われた部屋で撹拌機を動かし、室内でランダムに電磁界を反射させて、装置から放射される妨害波を測定します。
従来の電波暗室での測定と異なるのは、周囲からの反射を抑えて電磁波を単一の方向から測るではなく、多方向へ反射させ、統計的に均一に近い環境で測る点です。このため、電波暗室での測定で最大妨害を得るために課題となる、配置条件の変更や受信アンテナ高さの走査なく、再現性の高い測定を行いやすいことが特長です。

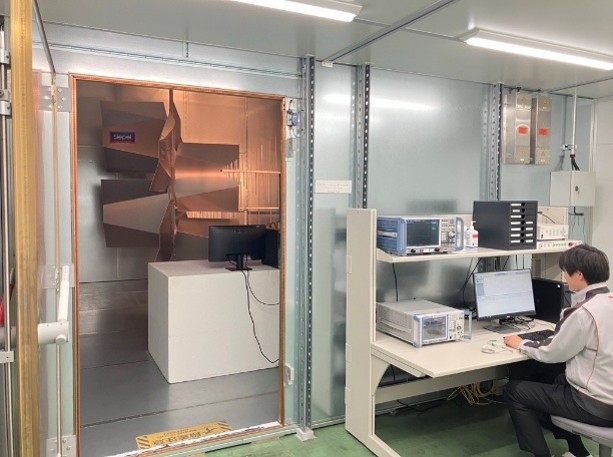

RVCでの放射妨害試験の例
