EMC試験

ALSE（アンテナ照射法）：車載用電気電子機器およびワイヤーハーネスへの電界結合による照射試験を行い、誤動作や耐性を評価する試験

ALSE（アンテナ照射法）ISO 11452-2規格に準拠

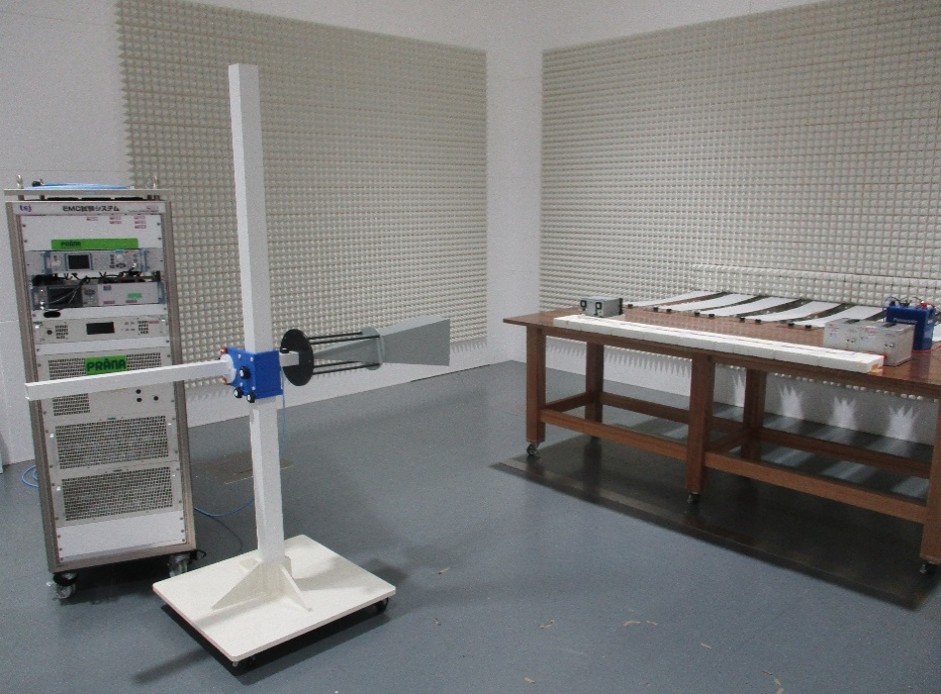

ISO 11452-2規格に準拠した連続放射電磁電界試験システムです。車載用電気電子機器およびワイヤーハーネス（1.5m）への電界結合による照射試験を行い、誤動作や耐性を評価する試験です。200MHz～6GHzまで、200V／mの照射が可能です。80MHz～200MHzまでは150V／m（垂直）の照射が可能です。また、近年の車載機器を取り巻く無線環境の変化と、一部自動車メーカー規格に対応するため、新たに① 6GHz～8GHz（7.125GHz）の周波数帯で150V／mの試験、② ALSEにおけるデジタル変調を模擬したAWGN（加法性白色ガウス雑音）での試験が可能となりました。

対応規格

ISO 11452-2
JASO D010
ECE R10
ISO 13766, EN 13309
自動車メーカー規格

測定可能周波数範囲

ALSE（アンテナ照射法）法	200MHz～6GHz／～200V／m対応（電界センサからアンテナまで1mの校正値） 6GHz～8GHz：150V／m対応 80MHz～200MHzまでは150V／m（垂直）

6GHz～8GHz（7.125GHz）試験設備
