解析（故障／良品）・観察・分析

寸法測定：電子部品から工業製品まで、幅広い分野で品質確認を強力にサポート

寸法測定品質確認・構造解析・信頼性評価までー

OKIエンジニアリングは、最先端の寸法測定技術と標準化された測定プロセスを駆使し、電子部品から工業製品まで、幅広い分野で品質確認を強力にサポートします。
高精度寸法測定は、製品開発・量産前の寸法検証だけでなく、「構造解析」「信頼性試験」「トラブル解析」など多様な品質評価ニーズにも対応します。機械化・自動化された測定により、従来の人手による測定で生じてしまうバラつきを排除し、常に安定した精度・客観的なデータをご提供します。

サービスの特長

高精度・高速な寸法測定で多品種・多形状に対応
人による測定ばらつきがなく、再現性・信頼性抜群
品質保証・試作評価・第三者検証にも最適
構造解析・信頼性評価、トラブル解析の補助にも活用可能
CAD・図面と製品寸法の検証による設計品質向上

主な測定対象

電子部品（基板端子、ICリードピンなど）
樹脂・金属部品（成形品、板金パーツなど）
精密機構部品（コネクタ、複雑形状など）

試験装置・測定例

設備名	型名	製造者	主な仕様
高精度画像寸法測定器	LM-1000／1100	KEYENCE	視野範囲；206×106（mm）最小表示単位：0.1(um) 測定方式：エッジ検出＋画像計測再現性の高い測定精度

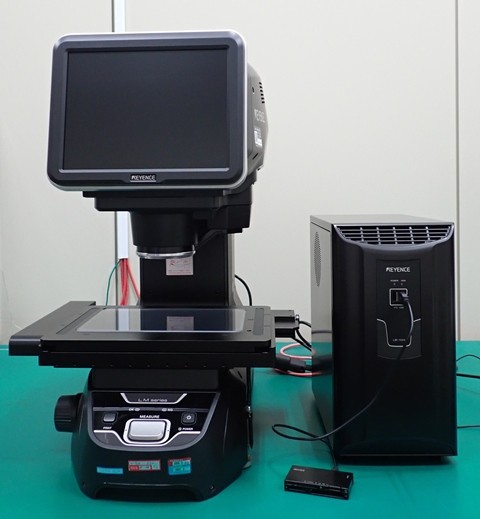

装置外観像

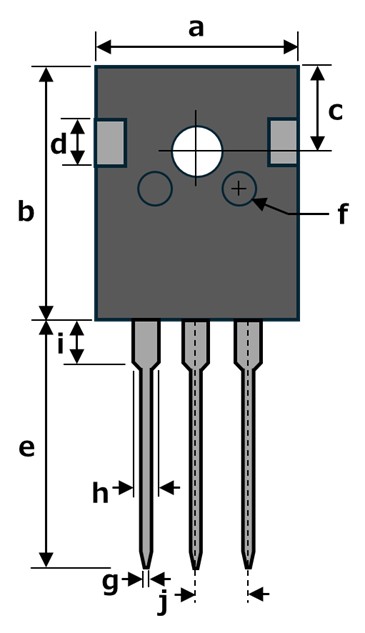

測定箇所	測定結果		データシート
測定箇所	No.1	No.2	MIN	REF/BSC	MAX
a	15.894	15.894	15.748	-	16.256
b	21.015	21.015	20.803	-	21.438
c	6.232	6.232	-	6.147	-
d	4.687	4.689	-	4.318	5.486
e	20.009	20.01	19.812	-	20.32
f	2.941	2.941	-	3.00	-
g	1.178	1.178	1.016	-	1.397
h	2.063	2.063	1.651	-	2.108
i	4.231	4.231	-	-	4.496
j	5.443	5.443	-	5.451	-

測定例
